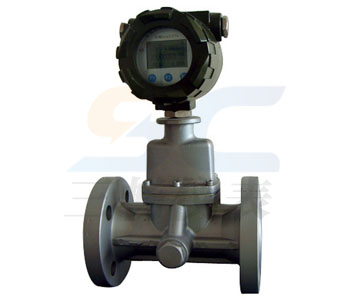

通過多年來的技術積累和實踐磨練旋進旋渦流量計已經成為測量天然氣專用流量計，采用新型信號處理放大器和好特的濾波技術，有效的過濾了壓力波動和管道震動產生的干擾信號，提高了流量計的準確度。旋進旋渦流量計的優點在于既比渦街式流量計性能穩定抗干擾強，又比氣體渦輪式流量計經濟實用，所以在能源氣體計量核算中應用非常廣泛。旋進旋渦流量計適用于計量，天然氣，瓦斯，煤氣，沼氣，液化氣等氣體計量，精度等級1.5級，溫壓一體式，智能液晶顯示，可以同時顯示標況和工況下氣體的瞬時流量，累積流量，溫度，壓力參數，鋰電池或者24V供電，是煤礦，大型企業，氣站的shou選計量結算流量計。在一定的工況條件下可以與氣體渦輪流量計和氣體羅茨流量計相媲美，是天然氣內部考核計量的shou選。



        旋進旋渦流量計工作原理：當流體通過螺旋導流葉片后，流體被強迫劇烈旋轉形成加速旋渦流，當流體進入擴散段時，旋渦流受到回流的作用，開始作二次旋轉，形成陀螺式的渦流進動現象。二次旋渦進動頻率與流量大小成正比，該頻率由壓電傳感器檢測，測得流體二次旋轉進動頻率，頻率信號經前置放大器放大、濾波、整形轉換為與流速成正比的脈沖信號，然后再與溫度、壓力等檢測信號一起被送往微處理器進行積算處理，#后在液晶顯示屏上顯示出測量結果(瞬時流量、累積流量及溫度、壓力數據)。而且能在較寬的流量范圍內獲得良好的線性度，不受流體物理性質和密度的影響。



公稱通徑 DN25-DN200

適用介質 氣體，天然氣，沼氣，液化氣

精度等級 1.0% 、1.5%

工作壓力 PN1.6MPa 、 PN2.5Pa 、PN4.0MPa特殊規格訂貨時請注明

介質溫度 -20～80℃

環境溫度 -30～60℃

相對濕度 5%～95%

大氣壓力 86KPa～106KPa

標準狀態條件 P=101.325kpa，T=293.15K

溫壓補償 用戶選定

電源 外電源：24V DC， 內電源：3.6V鋰電池

消耗功率 外電源：<1W ，內電源：<0.3mW鋰電池可用二年以上

輸出信號 頻率信號 ，4-20mA電流信號：對應流量Q～Qmax，20mA對應流量可由用戶自己設定

通訊 RS485通訊、Modbus通訊，可傳輸瞬時流量、累積流量計、壓力和溫度參數

顯示器顯示 瞬時流量、溫度、壓力、累積流量計

傳感器材質 鋁合金殼體（PN≤1.6Mpa）， 不銹鋼外殼（PN≤4.0Mpa）， PN>4.0Mpa為特殊規格請?jiān)谟嗀洉r(shí)注明

安裝方式 法蘭連接

防爆標志 ExdIIBT4

防護等級 IP65
