三暢儀表專業生產SC-LUGB氨氣流量計，精度高、做工精細，質量高，使用壽命長。買氨氣專用流量計廠家找三暢儀表。氨氣流量計選型找三暢，詢問氨氣流量計價格找三暢，除氧器液位計選型找三暢。咨詢熱線：0517-86998326手機：18952302362 歡迎來電垂詢！我們將竭誠為您服務！

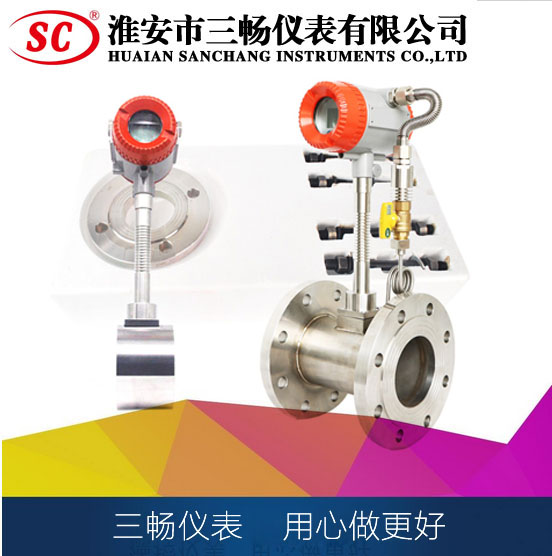

SC-LUGB系列氨氣流量計是主要用于工業管道介質流體的流量測量，如氣體、液體、蒸氣等多種介質流量的儀表�？蓮V泛應用于化工、電力、冶金、礦山、水利等行業。生產和檢定標準依據guojia《渦街流量計》檢定規程JJG1029-2007。
|
表體內徑D |
表體外徑 D1 |
表體長度 L |
法蘭外徑 D2 |
中心螺距 K |
法蘭厚度 C |
螺孔直徑 d |
螺栓數量 n |
高度 H |
|
15 |
85 |
65 |
150 |
110 |
22 |
18 |
4 |
250 |
|
20 |
85 |
65 |
150 |
110 |
22 |
18 |
4 |
250 |
|
25 |
85 |
65 |
150 |
110 |
22 |
18 |
4 |
250 |
|
32 |
85 |
65 |
150 |
110 |
22 |
18 |
4 |
238 |
|
40 |
85 |
65 |
150 |
110 |
22 |
18 |
4 |
238 |
|
50 |
95 |
65 |
160 |
125 |
24 |
20 |
4 |
243 |
|
65 |
115 |
65 |
185 |
145 |
26 |
20 |
6 |
253 |
|
80 |
130 |
65 |
200 |
160 |
26 |
20 |
6 |
261 |
|
100 |
150 |
65 |
235 |
190 |
28 |
22 |
8 |
271 |
|
125 |
175 |
65 |
270 |
220 |
28 |
26 |
8 |
284 |
|
150 |
200 |
65 |
300 |
250 |
30 |
26 |
8 |
256 |
|
200 |
250 |
85 |
360 |
310 |
32 |
26 |
12 |
325 |
|
250 |
295 |
150 |
425 |
370 |
35 |
30 |
12 |
348 |
|
300 |
345 |
160 |
485 |
430 |
38 |
30 |
16 |
373 |
|
表體內徑D |
表體長度 L |
法蘭外徑 D2 |
中心螺距 K |
法蘭厚度 C |
螺孔直徑 d |
螺栓數量 n |
高度 H |
|
15 |
200 |
95 |
65 |
14 |
14 |
4 |
236 |
|
20 |
200 |
105 |
75 |
16 |
14 |
4 |
238 |
|
25 |
200 |
115 |
85 |
16 |
14 |
4 |
240 |
|
32 |
200 |
140 |
100 |
18 |
18 |
4 |
243 |
|
40 |
200 |
150 |
110 |
18 |
18 |
4 |
247 |
|
50 |
200 |
165 |
125 |
20 |
18 |
4 |
252 |
|
65 |
200 |
185 |
145 |
22 |
18 |
8 |
260 |
|
80 |
200 |
200 |
160 |
24 |
18 |
8 |
268 |
|
100 |
250 |
235 |
190 |
26 |
22 |
8 |
280 |
|
125 |
250 |
270 |
220 |
28 |
26 |
8 |
290 |
|
150 |
300 |
300 |
250 |
30 |
26 |
8 |
305 |
|
200 |
350 |
360 |
310 |
32 |
26 |
12 |
332 |
|
250 |
500 |
425 |
370 |
35 |
30 |
12 |
355 |
|
300 |
500 |
485 |
430 |
38 |
30 |
16 |
380 |
|
350 |
600 |
555 |
490 |
42 |
33 |
16 |
410 |
|
400 |
600 |
620 |
550 |
46 |
36 |
16 |
435 |
|
450 |
600 |
670 |
600 |
50 |
36 |
20 |
460 |
|
500 |
600 |
730 |
660 |
56 |
36 |
20 |
485 |
|
600 |
600 |
845 |
770 |
68 |
39 |
20 |
510 |
卡裝式鑄造本體尺寸參數表：
|
表體內徑D |
表體外徑D1 |
表體長度L |
法蘭外徑D2 |
中心螺距K |
法蘭厚度C |
螺孔直徑d |
中心距L1 |
螺栓數量n |
高度H |
|
25 |
67 |
66 |
115 |
88 |
15 |
14 |
33 |
4 |
340 |
|
32 |
67 |
66 |
115 |
88 |
15 |
14 |
33 |
4 |
340 |
|
40 |
78 |
80 |
115 |
88 |
15 |
14 |
40 |
4 |
330 |
|
50 |
89 |
80 |
158 |
128 |
20 |
18 |
40 |
4 |
335 |
|
65 |
102 |
93 |
|
|
|
|
40 |
6 |
345 |
|
80 |
113 |
100 |
192 |
162 |
21 |
18 |
40 |
6 |
350 |
|
100 |
135 |
125 |
200 |
180 |
23 |
18 |
48 |
8 |
373 |
|
125 |
158 |
145 |
|
|
|
|
51 |
8 |
385 |
|
150 |
181 |
165 |
280 |
242 |
27 |
23 |
54 |
8 |
400 |
|
200 |
248 |
196 |
334 |
296 |
28 |
23 |
70 |
12 |
420 |
系統構成

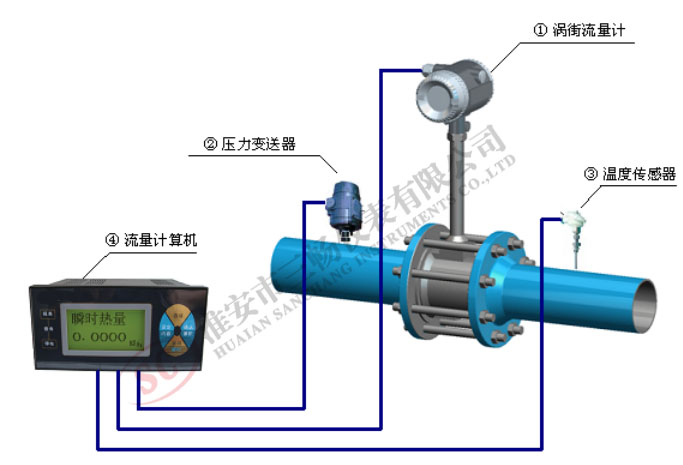

氨氣流量計量系統示意圖
1、氨氣流量計：輸出工況流量信號
2、壓力變送器：被測介質(蒸汽、氣體)壓力變化較大時選用。
3、溫度傳感器：被測介質(蒸汽、氣體)溫度變化較大時選用，測量飽和蒸汽時可以選擇壓力變送器或溫度變送器其中一種，對流量補償即可。用于供熱量計量時，選用2只溫度變送器。
4、流量計算機：也稱“流量積算儀”、“二次表”等，內置流量計算公式，根據用戶功能設定和采集的外部流量計、壓力變送器、溫度傳感器的數據進行計算，得出質量流量、標準狀態流量、或者熱量等。

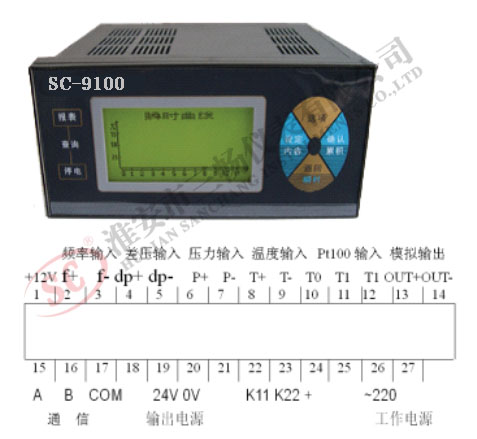

流量計算機
外殼材料：ABS 防護等級：IP52 外形尺寸：160×80×160mm 開孔尺寸：152×76mm 重量：1.0Kg
1、128×64全中文字符液晶顯示，菜單式操作。
2、測量顯示: 質量流量、標況體積流量、累計流量、溫度、壓力、差壓值。
3、瞬時流量#大顯示值：999999.9
4、累計流量#大顯示值：999999999
5、信號輸出：4～20mA、RS-485或RS-232
6、掉電記錄，月報表、周報表、日?qǐng)?bào)表功能
氨氣流量計安裝注意
1、氨氣流量計可安裝在室內或室外。如果安裝在地井里，且有水淹的可能，應選擇潛水型傳感器或變送器。
2、氨氣流量計在管道上可以水平，垂直或傾斜安裝，但當測量液體時，管道內必須充滿液體。因此在垂直或傾斜管道上安裝渦街流量計，液體珠流動方向應自下向上。

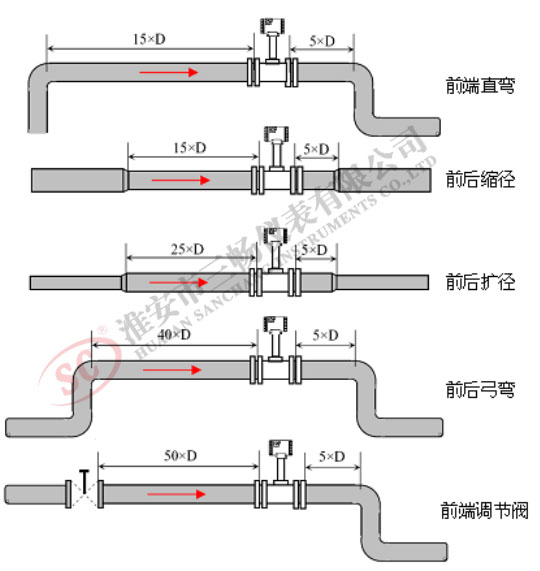

3、氨氣流量計的上游側和下游側應留有較長的直管段，要求的上、下游直管段長度隨管道狀況不同而異。渦街流量計的上游應盡量避免安裝調節閥或半開閥門，應將調節閥或半開閥門安裝在流量計下游5D 之后。 安鍋爐蒸汽流量計計的管道必須與流量計內徑一致，否則管道必須變徑。用戶可根據管道和施工的具體條件，按本產品操作手冊中的有關章節進行設計安裝。
4、在設計管道安裝時，傳感器或變送器放大器的上端應留有500mm 空間，以方便調試和檢修
5、當流量計需要溫壓補償式時，壓力變送器安裝在流量計上游1D，測溫元件(通常用鉑電阻PT100)安裝在下游3～5D
氨氣流量計接線

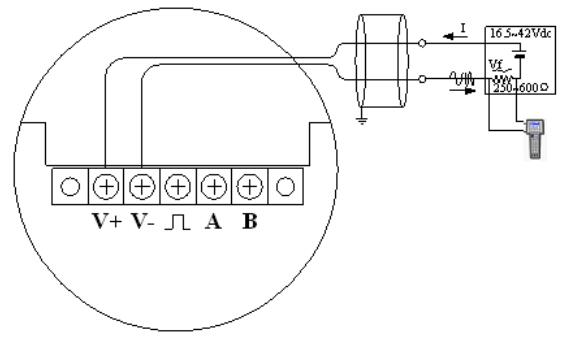

脈沖輸出/4-20mA@HART

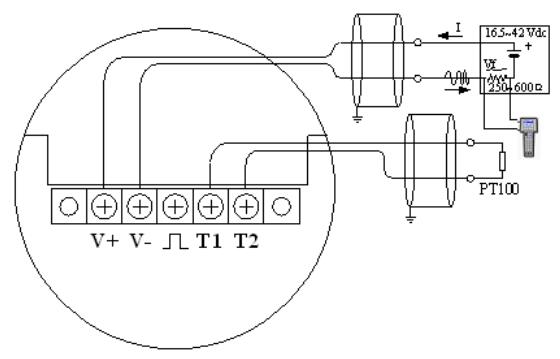

脈沖輸出/溫度補償/4-20mA@HART
三線制電壓脈沖輸出
電池供電/脈沖輸出/溫度補償

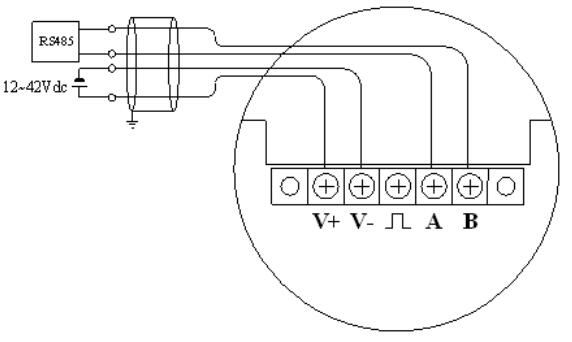

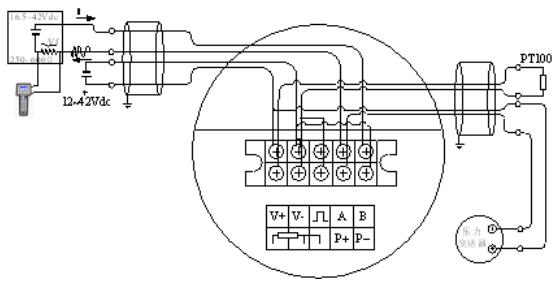

脈沖輸出/溫壓補償/RS485Modbus接口
脈沖輸出/RS485Modbus接口
溫度傳感器安裝
溫度傳感器為PT100。
安裝位置應距渦街流量計下游2D～5D。
溫度傳感器與管道垂直或與管道內流體流動方向 逆向傾斜安裝。
壓力變送器安裝
1、壓力變送器為兩線制4～20mA輸出。
2、安裝位置應距渦街流量計小于2D。
3、測量介質為液體、氣體時取壓位置應在管道的上半面，測量蒸汽時取壓位置在管道的側面。
4、被測介質溫度超過80℃，在截止閥和變送器之間加冷凝彎冷卻至80℃以下。
技術參數
|
管徑范圍 |
DN15～600 |
|
流速范圍(m/s) |
液體0.3～6 蒸汽或氣體5～70 |
|
準確度 |
±1% |
|
工作環境 |
轉換器：溫度-10～45℃ 濕度小于85% (特殊情況請說明) |
|
信號輸出 |
4-20mA@ HART RS-485 |
|
工作電源 |
DC12~42V或3.6V鋰電池 |
|
連接方式 |
法蘭連接 夾持連接 |
|
測量介質 |
液體：水、油、甲醇、甲苯、液氨等 |
