摘要：城市居民對生活用水標準要求的提高以及工業用水的增加，使得城市原有供水設備運行維護系統升級改造日益迫切。因此，提出基于液位變送器運行維護系統設計，其硬件配置包括變頻器、壓力變送器及數顯儀 ；軟件構成包括安全監控報警模塊和監測自動化管理模塊。實驗證明，本文設計的基于液位變送器運行維護系統在城市供水設備遭遇危機或出現狀況時的預警速度遠快于傳統設計，而傳統設計在10秒以后逐漸走下坡路，本文設計的系統具有明顯優勢。
近年來，IFC 模式作為 IFC 標準的重點內容，為建筑施工過程所處理的各類信息敘述以及定義提供了可行規范 [1]。伴隨城市化的迅速發展，城市企業規模的不斷擴大，用水量也在快速增加，城市居民生活條件的改善以及對生活用水標準的提高，均使得城市原有供水設備運行維護系統升級改造的要求日益迫切 [2]。
1 基于液位變送器運行維護系統的硬件配置
1.1 變頻器選型
對系統所使用的變頻器進行選型，#重要的就是明確變頻器的具體容量，方法是根據所配電動機的額定功率、額定電流去確定變頻器的實際容量 [3]。系統選擇專為電風機、泵用負載機設計所用的功能型 U/K 控制手段的富士變頻器 FRNL9PlHS-9CL，這個是富士變頻器低噪音高功能綜合性變頻器，是電風機、泵用的PLUS 系列，功率范圍設置在7.9-800KW，帶有自動操作界面。當功率大于80kW 的時候，會出現自帶直流電抗器，從而能夠使用延伸電纜選取部件，簡單實現遠程操作。
1.2 壓力變送器及數顯儀的選型
壓力傳感器與壓力變送器的作用主要是把供水管中的壓力信號轉變?yōu)?-SV 或5-18mA 的模擬信號，作為模擬輸入模塊（A/D模塊）進行輸入，在選取時，為了避免在傳輸過程中收到干擾或損失，我們一律采取5-18mA 輸出壓力變送器，作為 IFC 的一個數字變量輸入，當壓力超過#大值的時候，立即關閉所有水泵并發出報警輸出。
2 基于液位變送器運行維護系統的軟件組成
2.1 安全監控報警模塊
報警設置主要針對的是各類警報數據進行報警級別、報警閾值的提醒，同時還需要針對即時性的報警數據以及監控點的報警閾值數據進行對比，預估是否會出現異常狀況（報警）發生，如此就可以針對系統提示出的報警信號，工作人員及時出動進行現場處理，待解決問題以后有效利用系統進行集中反饋和原因分析。
2.2 監測自動化管理模塊
當供水管道的承壓狀態發生任何形式的變動時，壓力均能夠靈敏、靈活、及時的將這種改變利用自己的方式表現出來 ；除此之外，當壓力過低，也會使某些管段得不到充分的用水供應，而壓力太高，也會增加管道爆裂的機率，而漏水量越多，造成的水資源浪費就越嚴重。因此通過監測壓力的改變，可以真實、有效、及時的反映出供水設備運行的具體狀況，并作出相應的維護措施。
3 系統實驗與效果分析
為了更加清楚、具體的看出此系統的應用效果，特與傳統城市供水設備運行維護系統進行對比，對其維護能力進行比較。
3.1 實驗準備
為保證試驗的準確性，將兩種系統設計置于相同的試驗參數之中，進行維護能力的相關試驗。
3.2 實驗結果分析

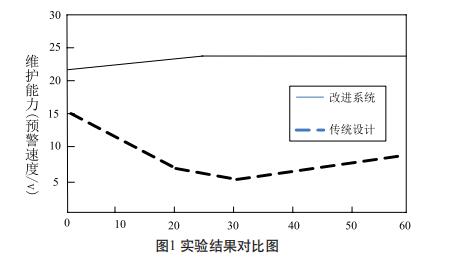

試驗過程中，通過兩種不同的系統設計同時在相同環境中進行工作，分析其維護能力的變化。實驗效果對比圖見下圖所示。
從上圖可明顯看出，本文設計的基于液位變送器運行維護系統在城市供水設備遭遇危機或出現狀況時的預警速度遠快于傳統設計，而傳統設計在10秒以后逐漸走下坡路，實驗證明本文設計的系統具有明顯優勢。
4 結束語
本文對基于液位變送器運行維護系統設計進行分析，依托 IFC 運行機制，根據城市供水設備的運行出現狀況的反饋與分析，對維護系統進行調整，實現本文設計。實驗論證表明，本文設計的方法具備極高的有效性。希望本文的研究能夠?yàn)榛谝何蛔兯推鬟\(yùn)行維護系統設計的方法提供理論依據。
