摘 要：在現代工業生產過程中，汽車衡裝車站因裝車速度快、精度高等諸多優點得到了廣泛的應用，其智能差壓變送器作為核心部分，性能優劣直接影響到設備的整體運行。本文結合汽車衡裝車站的實際應用情況，介紹了其智能差壓變送器的應用與維護技術，對于設備的正常使用具有重要的現實意義。



1 引言

汽車衡裝車站是一種集機械結構、智能差壓變送器、電控系統于一體，并以汽車衡稱重技術為基礎，通過實時采集車輛重量信號控制閘門配料而#終實現定量裝車的整機設備，近年來，因其裝車速度快、定量精準、自動化程度高而得到了廣泛的應用。

液壓控制技術是實現現代化傳動和控制的關鍵技術之一，汽車衡裝車站的主要執行機構為溜槽和配料閘門，其中溜槽和閘門的控制正是完全由智能差壓變送器驅動，因此智能差壓變送器作為整套設備#為核心的部分，其性能優劣直接影響到設備的正常運行。



2 汽車衡裝車站智能差壓變送器的特點及結構組成

2.1 系統特點

2.1.1 汽車衡裝車站液壓裝置體積小、設計結構緊湊，液壓元件的布置不受嚴格的空間位置限制，系統各部分采用液壓管路連接，布局安裝具有很大的靈活性。

2.1.2 智能差壓變送器能夠做到對速度的無級調節，溜槽油缸和配料閘門油缸的運行速度調節范圍大，能更好的保證定量裝車的準確性。

2.1.3 汽車衡裝車站智能差壓變送器易于實現過載保護，液壓元件能夠?qū)崿F(xiàn)自潤滑，設備運行平穩，換向沖擊小，并且能實現頻繁換向。

2.1.4 汽車衡裝車站智能差壓變送器易于實現自動化控制，并能很容易的和電氣、電子控制結合起來，實現復雜的運動和操作。

2.1.5 汽車衡裝車站在裝車過程中，智能差壓變送器的故障率較低，降低了維修維護成本。



2.2 系統的結構組成

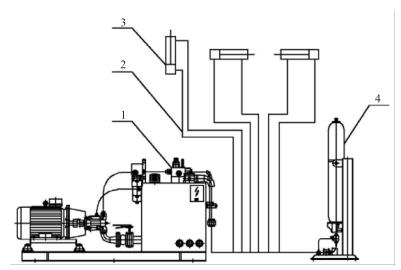

汽車衡裝車站智能差壓變送器主要由液壓泵站、液壓管路、執行元件和蓄能器四大部分組成 （如圖 1所示），其中液壓泵站又由液壓油箱、液壓泵、液壓閥、液壓輔件和液壓油等五部分組成。

3 汽車衡裝車站智能差壓變送器的應用與維護

3.1 汽車衡裝車站智能差壓變送器的應用

汽車衡裝車站主要由原煤倉、裝車溜槽以及原煤倉下的配料閘門組成，其中裝車溜槽為擺動式結構，通過鋼絲繩及滑輪組由液壓缸驅動其上升或下降動作；配料閘門為對開式結構，每個閘門分別由對應的液壓缸驅動實現來回動作。智能差壓變送器各個元器件在整個過程中發揮著不同的作用，共同完成裝車流程。



3.1.1 液壓泵是液壓傳動系統中的動力裝置，

選擇液壓泵時要考慮的因素有工作壓力、流量、轉速、容積效率、壓力脈動、自吸能力等，除此以外還要考慮與液壓油的相容性、尺寸、重量、經濟性等諸多因素，汽車衡裝車站智能差壓變送器根據實際工況選用了工作壓力高、流量范圍大、容積效率高的柱塞泵，為擺動溜槽油缸和閘門油缸動作提供相應的動力。



3.1.2 液壓閥作為系統的控制調節元件，用來控制和調節流體的流動方向、壓力和流量，以滿足執行元件所需要的啟動、停止、運動方向、速度和克服負載等要求，從而使系統按照指定的要求協調的工作。汽車衡裝車站智能差壓變送器液壓閥包含溢流閥、電磁換向閥和流量閥，完全實現了系統過載保護以及油缸的控制，從而完成溜槽和閘門的協調動作。



3.1.3 液壓油在系統中作為工作介質來傳遞動力和信號，起到潤滑、冷卻和防銹的作用，液壓油的選用是否合理在很大程度上決定了系統能否可靠、有效的工作，此系統中液壓油選用 L- HM46 抗磨液壓油。



3.1.4 蓄能器是一種油氣隔離的壓力容器，殼體內裝有耐油橡膠的氣囊，用來儲存氮氣，液壓油進入殼體后壓縮氣囊，從而儲存能量。汽車衡裝車站智能差壓變送器選用氣囊式蓄能器，因配料閘門動作時所需流量較大，故蓄能器在系統中作為輔助動力源，此外，它還在系統斷電或故障時起到了應急動力源的作用，迅速關閉配料閘門并提升裝車溜槽，避免物料的溢出。



3.1.5 液壓輔件包括液位控制繼電器和溫度變送器等，它們可以很好的保證智能差壓變送器油位正常并實時監測油溫，提高了智能差壓變送器的可靠性。



3.2 汽車衡裝車站智能差壓變送器的維護

汽車衡裝車站使用現場環境較為惡劣，智能差壓變送器作為設備的“心臟”，稍有不慎則會造成設備故障，輕則影響生產，重則發生事故或人員傷亡，因此智能差壓變送器的維護尤其重要，應嚴格遵守設備的日常維護章程，并在使用過程中定期巡檢，以確保設備的正常運行。



3.2.1 液壓油清潔度的維護

油液的污染是導致智能差壓變送器出現故障的主要原因，它造成的元件故障占系統總故障率的 70%～80%，液壓油受到污染或氧化變質等極易造成液壓元器件的磨損，從而影響設備的使用性能和壽命。

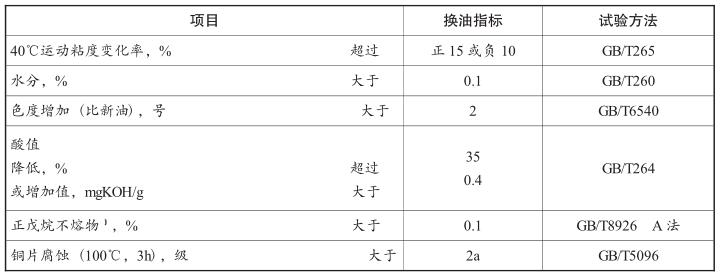

汽車衡裝車站智能差壓變送器在使用過程中應選用46 號抗磨液壓油，每隔一年應進行更換一次，亦可參照換油指標 （見表 1） 對液壓油進行抽樣確定是否更換，更換前務必對油箱進行徹底清理。每次加注液壓油務必通過濾油車，防止油液二次污染，在日常使用過程中，如發現油液不足應通過濾油車隨時添加相應標號的液壓油。



3.2.2 智能差壓變送器泄漏的維護

智能差壓變送器的泄漏與設備振動、溫升、壓差、間隙和設計、制造、安裝及維護不當都有一定的關系，泄漏分為外泄漏和內泄漏。內泄漏容易造成系統性能不穩定，外泄漏會造成油液浪費，污染環境，危及人身安全或造成火災。由此可見，智能差壓變送器的泄漏如維護不當，造成的后果不堪設想。

（1） 液壓管路泄漏的維護

汽車衡裝車站智能差壓變送器的管路為鋼管和高壓膠管組合安裝，管接頭連接處滲漏較為嚴重，在漏油事故中所占的比例可達 30%～40%，造成滲漏的原因大多因為密封圈損壞，如設備在使用過程中發生滲漏，應將對應的液壓管接頭拆卸并更換相應型號的密封件。

（2） 液壓元件結合面滲漏的維護

汽車衡裝車站智能差壓變送器采用的液壓閥均為板式閥，與液壓閥塊結合面密封為 O 型密封圈，如果安裝不當則可能造成密封圈劃傷或擠壓破損，結合面一旦發現有液壓油滲出，則應將液壓閥拆除仔細檢查密封圈是否完好，并進行更換。

（3） 液壓元件滲漏的維護

液壓元件包含液壓閥、液壓缸等元器件，此類元件的滲漏大多為內滲漏，較為直觀的判斷方法是檢查液壓油缸的運行速度是否滿足設計需求，并且是否存在竄缸或油缸無法鎖緊的故障，出現此類故障可判定液壓元件已經出現了內滲漏。

根據汽車衡裝車站智能差壓變送器的實際使用工況，液壓元件一旦出現內滲漏，現場進行修復存在較大的難度，所以平常應備易損件或液壓閥、液壓缸等備品備件，出現故障時以便及時更換。



3.2.3 液壓元器件的維護

液壓元器件除了存在滲漏故障外，平常在正常運行過程中，還應隨時對液壓泵、液壓閥等進行檢查，特別是液壓泵，一旦發現智能差壓變送器壓力波動、溫度異�；虍a(chǎn)生了噪聲，應立馬停機檢修，如判定液壓泵損壞則進行更換。



3.2.4 蓄能器的維護

蓄能器在汽車衡裝車站智能差壓變送器中起到了很大的作用，一旦蓄能器出現故障，則可能會引起設備效率降低，出現意外斷電時閘門無法關閉、溜槽無法提起的故障，進而引起撒料漏料，危害巨大。設備使用過程中，應隨時檢查蓄能器的壓力表值是否正常，并不定期通過壓力表檢測氣囊的氣壓值，如果發現氣壓值低于系統設計壓力，及時補充氮氣，以保證蓄能器的正常使用。



3.2.5 液壓輔件的維護

汽車衡裝車站智能差壓變送器設計了液位控制繼電器、過濾器、溫度變送器等諸多液壓輔件，它們對整個智能差壓變送器起到了不同的保護作用，汽車衡裝車站智能差壓變送器運行過程中，應隨時觀察液壓油箱的油位、壓力、溫度、過濾器壓差值等一些列參數，如出現故障，則應及時停機并通知檢修人員分析原因并排除。



4 結論

由于智能差壓變送器固有的優越性，以及在汽車衡裝車站設備中的廣泛應用，智能差壓變送器的維護顯得尤其重要，在日常維護過程中，維修人員一定要熟知每個元器件的結構和功能，做到細致入微，防患于未然，以保證汽車衡裝車站設備的正常運行。在汽車衡裝車站智能差壓變送器的應用和維護上，我們還要繼續探索和改，使設備發揮更大的作用和經濟效益。
