SC-500系列投入式變送器是基于所測液體靜壓與該液體高度成正比的原理，采用擴散硅或陶瓷敏感元件的壓阻效應，將靜壓轉成電信號。經過溫度補償和線性校正，轉換成4-20mADC標準電流信號輸出。 SC-500系列投入式液位變送器的傳感器部分可直接投入到液體中，變送器部分可用法蘭或支架固定，安裝使用極為方便。買投入式液位變送器shou選淮安三暢,專業從事投入式液位變送器儀表的開發和應用.產品安全可靠,耐高溫高壓,技術先金. 歡迎來電咨詢投入式液位變送器價格！
投入式變送器的特點
穩定性好，精度高
直接投入到被測介質中，安裝使用相當方便。
固態結構，無可動部件，高可靠性，使用壽命長從水、油到粘度較大的糊狀都可以進行高精度測量，不受被測介質起泡、沉積、電氣特性的影響
寬范圍的溫度補償。
具有電源反相極性保護及過載限流保護。

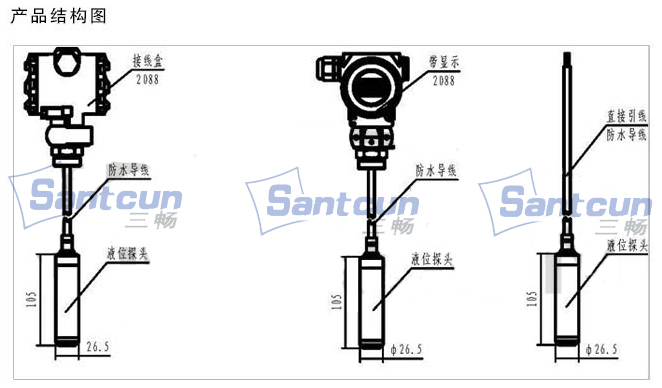

纜式液位變送器的壓力探頭為不銹鋼（1Cr18Ni9Ti）材料，電纜護套為橡塑，特殊要求可選擇聚四氟乙烯探頭、不銹鋼或聚四氟乙烯電纜護套材料。
直桿式液位變送器的壓力探頭及電纜護套為全不銹鋼（1Cr18Ni9Ti）材料，變送器的插入深度可在±20cm范圍內自由調整。
投入式變送器的主要技術指標
測量范圍：0.3～100m（由用戶自選）
精 度：0.2、0.5、1.0級
工作溫度：-20～80℃
輸出信號：二線制4～20mADC
電源電壓：標準24VDC（12～36VDC）
不靈敏區：≤±1.0%FS
負載能力：0-600Ω
相對溫度：≤85%
防護等級：IP68
防爆標志：ExiaⅡCT4-6
投入式液位變送器的安裝須知
1、由于罐底或艙底易沉積污泥、油渣等物，建議將測量探頭離開罐（艙）底一定高度，以免雜物堵塞探頭。
2、在介質波動較大，導氣電纜很長的情況下，對探頭應采用套筒將其固定，以防探頭擺動而影響測量精度。
3、變送器側面安裝時，導氣電纜彎曲半徑應大于10厘米，避免彎曲過度而將導氣電纜損壞。
4、投入式液位變送器接地端子應可靠接地，電源屏蔽線應與其相連。
5、測量易爆危險品時，必須嚴格按照GB3836.1-83《爆炸性環境用防爆電器設備通用要求》和GB3836.4-83《本質安全型電路和電氣設備“i”》中的有關規定進行安裝。

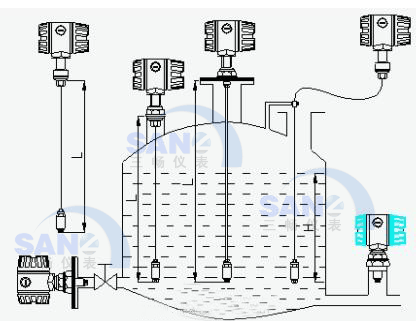

投入式液位變送器如何安裝

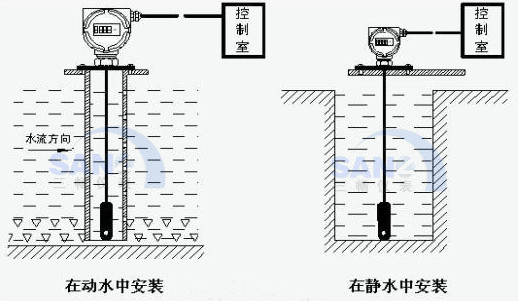

1、液位變送器安裝在靜止的深井、水池中時，通常把內徑Φ45mm左右的鋼管 （不同高度打若干小孔，以便水通暢進入管內）固定于水中，然后將投入式液位變送器放入鋼管中即可使用。
2、測量流動或有攪拌的液體的液位時，通常把內徑Φ45mm左右的鋼管 （在液體流向的反面不同高度打若干小孔，
以便水通暢進入管內）固定于水中，然后將投入式液位變送器放入鋼管中即可使用。
3、變送器的安裝方向為垂直，投入式安裝位置應院秒液體出入口及攪拌器。
4、在有較大振動的使用場合，可在變送器上纏繞鋼絲，利用鋼絲減震，以免拉斷電纜線
使用注意事項
1、使用中發現異常，應關掉電源，停止使用，進行檢查或向技術部聯系
2、接供電電源時應嚴格按照淮安三暢儀表制造有限公司接線說明進行連接。
3、液位變送器運輸、儲存時應恢復原包裝，存放在陰涼、干燥、通風的庫房內。
投入式液位變送器的選型表
|
型譜 |
說明 |
|||||||||
|
SC-500 |
|
投入式液位變送器 |
||||||||
|
類別 |
1 |
|
纜式 |
|||||||
|
2 |
|
桿式(傳感器裝在底部，直接接觸液體介質) |
||||||||
|
3 |
|
防腐式 |
||||||||
|
4 |
|
導壓桿式(傳感器裝在上部，不直接接觸介質) |
||||||||
|
過程連接形式 |
T |
|
支架安裝 |
|||||||
|
N |
|
法蘭安裝DN40 PN1.0 |
||||||||
|
Y |
|
特別約定 |
||||||||
|
傳感器連接材料 |
1 |
|
304 |
桿式 |
||||||
|
2 |
|
316 |
||||||||
|
3 |
|
316L |
||||||||
|
4 |
|
丁晴橡膠與聚氯乙烯復合物 |
纜式 |
|||||||
|
5 |
|
聚四氟乙烯，(聚丙烯法蘭) |
||||||||
|
防爆方式 |
O |
|
不防爆 |
|||||||
|
E |
|
本安防爆Exia ⅡCT6 |
||||||||
|
顯示方式 |
O |
|
不帶現場顯示 |
|||||||
|
Z |
|
帶現場顯示LED（數字LED） |
||||||||
|
X |
|
帶現場顯示LCD（常規默認，藍屏數字LCD） |
||||||||
|
配重情況 |
O |
|
wuxu配重 |
|||||||
|
W |
|
需要配重 |
||||||||
|
|
-□ |
|
安裝高度（法蘭面離罐體頂部距離，螺紋安裝一般是直接安裝沒有安裝距離），此欄用戶也可以不選，廠家會按標準自帶，只需提供下面一欄測量范圍 |
|||||||
|
|
-□ |
|
測量高度 |
|||||||
|
|
-□ |
被測介質密度(g/cm3) |
||||||||
