投入式液位儀

SC-CYW11投入式液位儀_油罐液儀采用寬電壓供電，整體不銹鋼結構， SC-CYW11投入式液位儀_油罐液儀廠家選型采用316L不銹鋼材質的膜片，防腐蝕更耐用，防腐線纜是基于聚氨酯線纜的基礎上，增加一層耐腐蝕的四氟保護層，防腐效果更上一層樓。

SC-CYW11投入式液位儀_油罐液儀探頭可拆卸，45°傾斜弧面錐形設計，有效針對介質底部雜質隨流體沖擊堵塞引壓孔的問題，大幅度降低液位計堵塞問題。德國進口擴散硅芯體，穩定性提高。清洗便捷、防干擾更精準，無論是河水、水庫等液位測量，還是消防水池泵站供水液位監測，三暢SC-P260都有著良好的使用效果，甚至是在城市地下水位監測，水處理池（處理完）上性能也同樣出色。

油罐液儀產品參數：

量程范圍：0-1m、0-3m.......0-10m、10-50m等，特殊規格可定制，#大200m水深。

工作電壓：24VDC（默認）；12VDC（9-32V可定制）

輸出信號：4-20mA、1-5V、0-10mA，需要485通訊可定制

綜合精度：0.25%FS

遲滯、重復性：≤0.2%FS

零點漂移：≤0.2%FS/4H

溫度漂移：≤0.01%FS/°C

長期穩定性：≤0.2%FS/年

補償溫度：0-50°C

介質溫度：-40~60℃

過載能力：300%

防護等級：IP68

整體材質：芯體：316L膜片；外殼：316L材質，電纜：聚氨酯四氟保護層

投入式液位儀安裝注意

1.液位引線需垂直90度向下，防止接線端進水，連接處需注意防水

2.液位探頭投放到水中，#好能固定，并且院秒進水口

投入式液位儀使用注意

01)、必須在無加壓和無供電的情況下進行設備的安裝。

02)、禁止測量與變送器接觸材質不兼容的介質。

03)、不能在變送器上進才剝到7修改或變更。

04)、要輕拿輕放不能隨意拋扔，安裝該變送器時請不要使用蠻力。

05)、變送器可垂直、傾斜或水平安裝在罐體、槽內，應確保避免泥沙等雜質埋沒或堵塞變送器探頭部分。

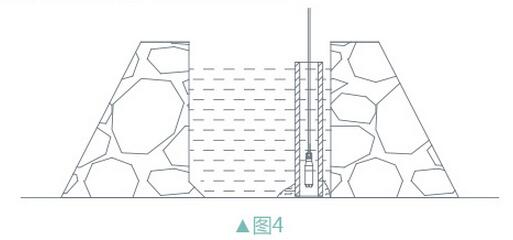

06)、在介質波動較大時，應采取措施固定變送器探頭部分，如給變送器加配重或固定管套等。在MR的水中測#水位時，可以在水中插入或安裝一根大于探頭直徑的鋼管或PVC管，在管子位于水流方向的反向不同高度開若干個CP5mm左右的小孔，使水進入管中。如圖4所示:

07)、導氣電纜除作為電源和信-94專輸外，還起到關鍵的大勺卜償作用，安裝時應避免對線纜鎖定太緊或過于銳角彎折，以防止導氣管不通或折斷。

08)、現場安裝如需加裝延長線時，請確保接線部分保持干燥通風，嚴禁浸泡和避免濕氣、污垢堵塞電纜中心的大氣連接管，否則會造成變送器損壞或測量不精準。

09)、請避免液位變送器的電纜線被刀或其他鋒利的金屬物體劃傷，造成變送器進水損壞。

10)、請避免液位變送器的電纜線被刀或其他鋒利的金屬物體劃傷，造成變送器進水損壞。

11)、當收到產品時請檢查包裝是否完好，并核對變送器型號和規格是否與您選購的產品相符.

12)、如果變送器被安裝在惡劣現場會遇到雷擊或過壓等危險的損壞時，我們建議用戶在配電箱或電源與變送器之間進行防雷擊和過壓保護.

13)、確保電源供電電壓符合變送器供電要求。

14)、傳感器屬于精密器件，用戶在使用時請不要自行拆解，更不能碰觸膜片，以免造成產品損壞。

型譜									說明
SC-500									產品主型號
類別	1								纜式
	2								桿式(傳感器裝在底部，直接接觸液體介質)
	3								防腐式
	4								導壓桿式(傳感器裝在上部，不直接接觸介質)
過程連接形式		T							支架安裝
		N							法蘭安裝DN40 PN1.0
		Y							特別約定
傳感器連接材料			1						304	桿式
			2						316
			3						316L
			4						丁晴橡膠與聚氯乙烯復合物	纜式
			5						聚四氟乙烯，(聚丙烯法蘭)
防爆方式				O					不防爆
				E					本安防爆Exia ⅡCT6
顯示方式					O				不帶現場批示
					Z				帶電流表指示(0-100%刻度)
					X				帶現場顯示
配重情況						O			wuxu配重
						W			需要配重
							-□		測量范圍
								-□	被測介質密度(g/cm3)
