壓差測量是系統中兩點之間的壓差。

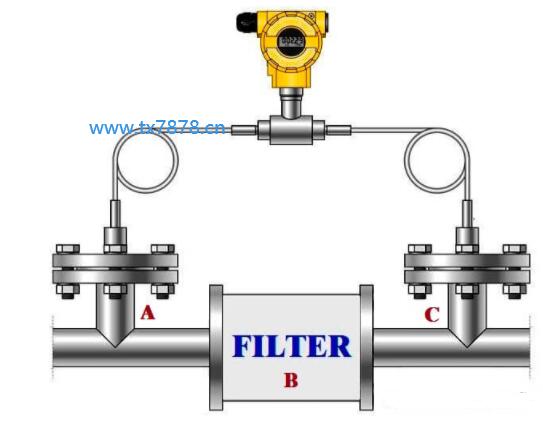

對于過濾應用，上游側[A]位于過濾器[B]之前，而下游[C]位于過濾器之后。
差壓傳感器可以用于監測過濾器的潔凈度為液體或氣體的應用程序。
這個怎么運作 ：
上游壓力（通常稱為管路壓力或進水壓力）驅動介質通過過濾器。一條線已安裝在過濾器之前，并連接到傳感器的高壓側。
然后，過濾器從介質中去除污染物。
接下來，下游壓力或流出壓力使介質通過系統的污染物比以前少。一條線安裝在傳感器的低壓側，以監控差分。
當過濾器沒有污染物時，系統將測量0 PSI壓差。隨著過濾器的堵塞，下游側的壓力會降低，從而在高壓側和低壓側之間產生更大的壓差。使用壓差傳感器時，該設備將根據壓差提供線性輸出信號。
示例：水過濾系統
安裝了帶有過濾器的100 PSI泵，以凈化飲用水。如果系統下游壓力降至80 PSI，則應清潔過濾器或需要維護。
在為傳感器供電的24VDC電源和選擇的4-20mA輸出信號的情況下，將使用100 PSI的管路壓力和20 PSI的壓差校準傳感器。
當系統使用干凈的過濾器運行時，輸出信號將為4mA。隨著下游壓力的降低，輸出信號將增加。
一旦下游壓力降低到80 PSI，傳感器的輸出信號將達到20mA的滿量程。連接到控制器/ HMI時，操作員可以了解何時更換過濾器。
