表壓和覺對壓力變送器設計原理圖文比較

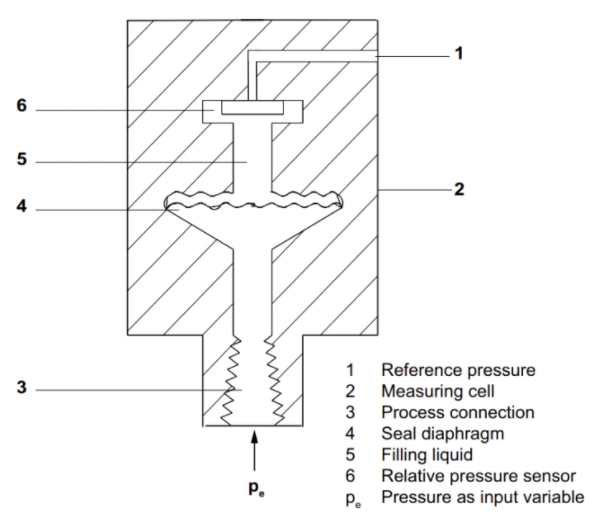

表壓測量的傳感器設計
輸入壓力通過密封膜片（4）和填充液（5）傳輸?shù)奖韷簜鞲衅鳎?），從而取代其測量膜片。位移會改變電橋電路中測量膜片中四個壓電電阻的電阻值。電阻的變化會導致電橋輸出電壓與輸入壓力成比例。跨度≤63 bar的變送器測量相對于大氣的輸入壓力，跨度≥160 bar的變送器測量相對于真空的壓力。

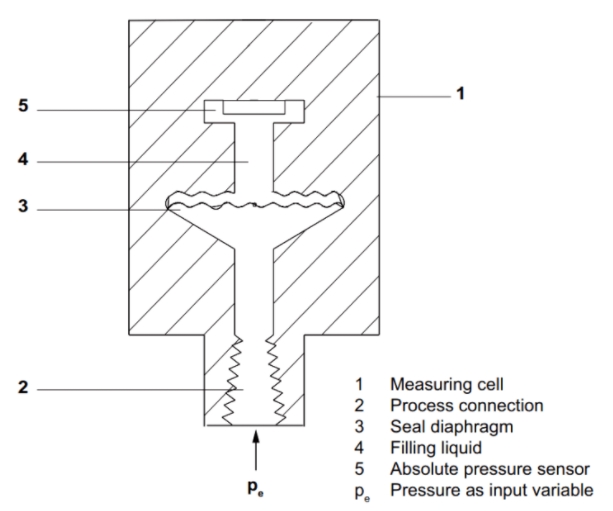

覺對壓力測量的傳感器設計
輸入壓力通過密封膜片（3）和填充液（4）轉移到覺對壓力傳感器（5），從而取代其測量膜片。位移會改變電橋電路中測量膜片中四個壓電電阻的電阻值。電阻的變化會導致電橋輸出電壓與輸入壓力成比例。
壓力變送器框圖：
輸入壓力通過傳感器（1）轉換為電信號。該信號被測量放大器（2）放大，并在模數轉換器（3）中數字化。在微控制器（4）中分析數字信號，并就線性和熱特性進行校正。
然后在數模轉換器（5）中將其轉換為4至20 mA的輸出電流。二極管電路提供反向電壓保護。您可以在連接（10）處使用低歐姆電流表進行不間斷的電流測量。
測量單元特有的數據，電子數據和參數設置存儲在兩個非易失性存儲器（6）中。地衣個內存與測量單元鏈接，第二個內存與電子設備鏈接。
按鈕（8）可用于調用各個功能，即所謂的模式。如果您的設備帶有數字顯示器（9），則可以使用它來跟蹤模式設置和其他消息�？梢酝ㄟ^HART調制解調器（7）用計算機更改基本模式設置。
