摘要：針對雙方液位計遷移量計算錯誤，零點設定不當?shù)膯栴}，本文主要介紹了雙法蘭差壓變送器測量原理以及測量液位時由于遷移量和零點設定不當所產生的故障，并給出了詳細的原因分析及解決方法。
在煉油、石油化工生產、煤化工和煤制油等工業領域，液位是#重要的工藝參數之一，測量液位的儀表種類繁多，如浮力式液位計、雷達液位計、放射性液位計、超聲波液位計、電容式液位計、音叉液位開關和差壓式液位計等。其中雙法蘭差壓液位計以其精度高、穩定性好、測量范圍廣、測量精度高、安裝方便等優點備受化工生產的青睞。
雙法蘭差壓液位計能對變送器的參數進行修改，可以與具有相同通訊協議的DCS系統或現場通訊控制、設定器進行數據通訊交換。在我廠合成氨生產裝置的各個環節中，我們多處利用雙法蘭差壓變送器測量鍋爐汽包、表面冷凝器、壓縮機段間分離器、氨冷器以及噴射蒸汽發生器（111~C）的液位。
1差壓變送器原理簡介
雙法蘭液位變送器由差壓變送器、毛細管和帶密封隔膜的雙法蘭組成。密封隔膜的作用是防止管道中的介質直接進入差壓變送器，它與變送器之間是靠注滿液體的毛細管連接起來，當膜片受壓后產生微小變形，變形位移通過毛細管的液體傳遞給變送器，由變送器處理后轉換輸出4—20mADC 電流信號。

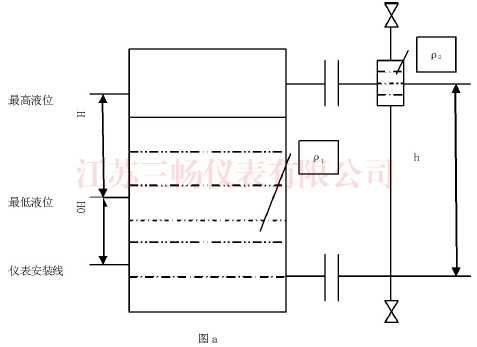

在對雙法蘭液位變送器的量程和遷移量的匯總核實時，發現變送器量程存在選擇不當，遷移量設置錯誤的情況，這是造成儀表測量不準的重要原因。如圖a。
雙法蘭差壓變送器量程的計算公式為：
零點遷移量計算公式為:
其中△P為雙法蘭液位變送器的量程（單位：KPa）；H為被測容器內的液位高度（單位：m）；g為重力加速度（單位:9.8m/s2）;
ρ1為被測介質密度（單位:kg/m3）;ρ2為毛細管內填充甲基硅油的密度（單位：kg/m3）；S 為零點遷移量（單位：KPa）；h 為雙法蘭間距；

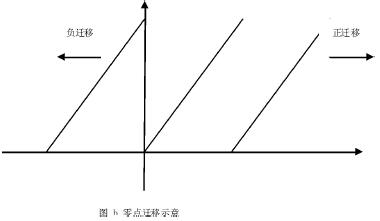

由公式（1）、（2）可得，通過雙法蘭差壓變送器測量液位得到的結果，其準確程度與變送器的安裝位置無關，與被測容器內也為高度H、被測介質的密度ρ1以及毛線管內填充液體密度ρ2有關，變送器零點必須進行負遷移，遷移零點的原理見圖b
2故障案例及原因分析
（1）事件過程
2015 年9 月22 日塔西南化肥廠合成氨裝置103~J/JT 跳車。檢查發現段間分離器105~F液位高開關聯鎖動作，雙法蘭液位變送器LT~11指示為零，將機組段間分離器底部導淋打開排出大量的水，經檢查該雙法蘭液位計的遷移量偏差嚴重；量程也和設計嚴重不符，現場安裝使用的變送器量程為62.3Kpa，而設計量程僅為3Kpa。
（2）原因分析

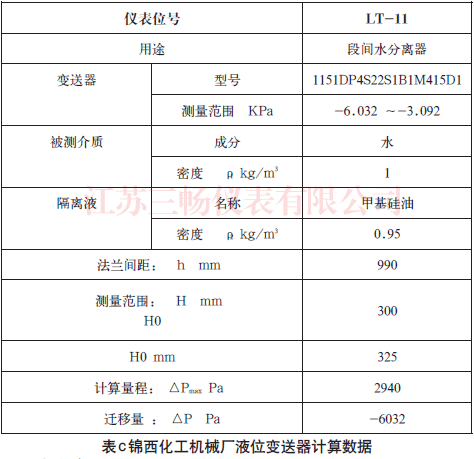

差壓變送器未按設計選型訂購；以及儀表人員對雙法蘭液位計的遷移量計算存在認識上誤區，一般只注重灌水的調試，并未查看設計資料根據原始數據以及生產需要進行準確遷移。下表c為錦西化工機械廠針對我廠LT~11的設計數據表
由上表c知;
#大測量范圍（量程）
3 問題解決
