介紹
在目前的日子里，我們見證了工業流程和控制技術進步與微處理器和電子元器件，現場總線技術，互聯網等的出現，因為一切都促進了流程優化，性能和操作安全的操作和保障。這種進步今天允許該壓力變送器，以及其它變量，可以預測，以確保在迄今使用的模擬技術測量高性能。模擬發射機然后使用在設計時容易因溫度，流程和當?shù)氐臈l件漂移，這需要通過電位器和交換機不斷的調整分立元件。數字技術還使用提供簡便。
壓力變送器廣泛應用在與無數的功能和資源，流程和應用程序。
本文將介紹壓力變送器的一些細節和相關概念。
壓力變送器的正確性
這是值得記住的是，在過去的幾十年中大量各種設備到達市場在多種應用。壓力表征的準確性是真的看重的那一刻就可以轉化為可衡量的價值。
整個壓力測量系統是由將直接或間接地與那里發生的壓力變化的過程和二次元件（壓力變送器），將把這種變化成可測量的值聯系主元件構成要在指示時，監視和控制。
靜態性能或正確性取決于它能夠長久如何發射機被校準，以及如何保持其校準。多次精que性被誤認為是精度，其中精que性與值的接近度相關聯，并且精度有關所得的一系列測量值的分散體。
壓力變送器的校準包括零點和量程調整。精que通常包括非線性，遲滯和重復性的影響。
通常的正確性在標定量程的％表示。
一些重要概念
一般壓力變送器的輸入和輸出之間的關系是主要是線性（Y = AX + B），其中一個被稱為增益，b是零或偏移，如在圖1中說明。
范圍：是測量極限和從#小到變送器可以測量的#大壓力，例如，0至5080毫米水柱覆蓋。#大跨度為5080毫米水柱。
零：是在該發射機被校準的#小壓力。

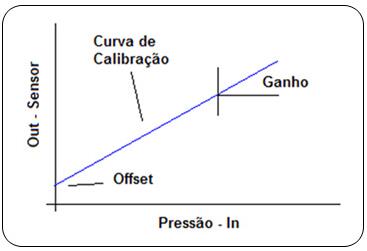

圖1 - 壓力變送器的校準曲線
URL（量程上限）：是發射器被設置來測量#高pressureat，尊重傳感器量程上限。
LRL（量程下限）：是發射器設置為測量的#低pressureat，尊重傳感器范圍下限。
跨度（范圍Calibrado）：其中校準完成被稱為跨度，例如，從500至3000毫米水柱，其中跨度3000-500 = 2500毫米水柱的工作范圍內。跨度等于網址 - LRL。

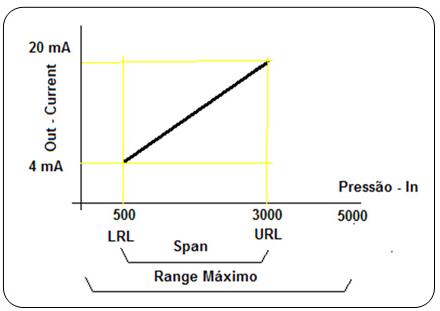

圖2 - 校準術語
零抑制（是與較低值超過壓力零值的量）：當發射機指示真實以上的水平時發生的抑制。上水平的測量，其中該發送器不在同一水平比其高插座安裝并有向液柱在發射機插座補償?shù)男枰�。這種類型的安裝要求，其中發射器是在一個較低的水平，這在實踐中是方便的訪問，可視化和維護所選擇的方式。在這種情況下，一個液柱與相同的高度形成為脈沖插座內的液體和發射機將指示真實以上的水平。這必須考慮到，被稱為消零。
開放式坦克
PL = P大氣壓（常壓）
TRM偏低是大氣壓敞開。
只有液體。
圖3 - 使用差壓變送器中打開罐間接測量 - 消零。
零海拔（是與該零壓力值超過較低的值的數量）：作為上如圖4所示，在密閉箱和差壓變送器位于其您好插座以下的情況下，也沒有液體的密封的低插座上施加到Hi插座液柱必須補償，從而使消零。如果在低壓插座上液體密封，補償是施加到Hi插座和低插座兩個液柱必要。這就是所謂的零標高。
密閉箱內
PL = P頂部（蒸汽壓力）
低側連接到油箱上部..
只有液體。
圖4 - 零高度 - 使用closedtanks差壓變送器間接測量。
零按住Shift這是在每次測量的恒定誤差，并且可以是正的或負誤差。這可能有許多原因發生，如溫度的變化，機械沖擊，不同的電位，接地不充分等見圖5。
圖5 - 零點漂移和量程遷移
跨度移位：在輸入/輸出關系的推導的變化被稱為一個跨度移。一個量程誤差可還是不能跟一個失調誤差。典型地，校準誤差只涉及跨度誤差，并且比那些涉及量程和零點誤差同時不太常見。在發射器絕大多數情況下的零點漂移。見圖5。
滯后：是其中壓力變送器輸出不同于施加相同的輸入，這取決于輸入信號被施加，即，如果它是升序還是降序方向的現象。通常，壓力變送器校準使用完成的0，25，50，75，100，75，50，25順序和跨度的0％。見圖6。
圖6 - 滯后
重復性：是#大百分比移與相同的測量被指示和所有條件都再現完全相同的方式。
量程（TD）或可調比：是#大壓力（URL），和#小測量的壓力（#小校準跨度）之間的關系。例如，發射機的范圍是0-5080水柱，并且將被使用on10：1，指示哪個發射機將測量0到508毫米水柱。 TD = URL /校準跨度。
覺對壓力：在真空條件下測得的值，即，不存在的壓力，也被稱為覺對為零。
測壓或Gage的壓力：大氣壓力。
差壓：相對于測量基準的壓力。
靜態或線壓壓過的壓力線，那里是一個流體流動。它是施加到差動發射機的兩個插槽的過程中的壓力。
靜水壓力：壓力下同表面下由液體作用。
可能的總誤差（ETP）：所有發射器，無論制造商都依賴于幾點錯誤。這個錯誤被稱為可能的總誤差（ETP），并依賴于一定的條件：
環境溫度的變化;
靜壓;
電源電壓的變化;
標定量程;
發射器的網址;
TransmitterRange;
建材;
等等。
與ETP具有以下式：
ACC =正確性
ZeroStaticError =零誤差是由于靜壓力的影響
SpanStaticError =量程誤差由于靜壓influenec
TempErr =由于溫度變化誤差
由于電源電壓變化VSErr =錯誤
StabilityErr =穩定性錯誤
市場
根據用戶的壓力變送器規格于應用程序的主要特點是：正確性，可靠性，耐用性/耐用性，安全性，易于校準，重復性，溫度穩定，維修方便，互換性好，響應時間，必須支持通信EDDL和DTM，等等
據ARC - 顧蝧hou�，压力睖O推魅蚴諧≡?008年為2.38十億美元，估計2,8十億在2013年。
智能變送器
智能變送器集傳感器技術及其電子。
通常它必須提供以下特性：數字信號輸出，數字通訊接口，壓力補償，溫度補償，穩定，必須允許簡易校正，重新范圍與無參考，機智，自診斷，
簡易的安裝
高可靠性
低安裝和維護成本，短期安裝和維護時間，降低入侵/滲透，節省空間，安裝，允許基金會現場總線和Profibus PA技術等例子升級：LD301（HART / 4-20毫安），LED302（基金會現場總線），LD303（PROFIBUS-PA）的SMAR高性能變送器，SIS等），LD400（新系列。
用戶必須細心的一些要點：
精que性和可調比：如果所需要的設備必須具有這樣的特性，在整個范圍內進行分析的正確性公式。另請參見其他功能，如響應時間，道達爾，PID功能塊，等等......他們可以在應用程序更有用。
具有穩定性和長期的保障模式都比較昂貴。檢查應用程序是否真的需要它。通常有工藝和安裝條件作為本次擔保的要求是適用的。
保護投資：分析，如果維修的價格，車型之間的互換性，簡化規范，更新其他技術（現場總線基金會，PROFIBUS PA），提供勞務，技術支持，調整時間等，這些都是可以與干擾因素設備的可用性。
安全變送器
對于關鍵領域，即指定的壓力變送器，為特定的安全功能，旨在與低故障概率和高運行可靠性。有在市場兩個概念。一個是基于“證明在使用中”的概念，而另一個基于對IED 61508認證。在實踐中，許多應用程序都與SIL認證與控制系統一起使用指定，而不需要安全功能。也有“假市場”，導致購買的安全功能開發更昂貴的設備，這將真正在過程控制功能使用，其中SIL認證并沒有帶來預期的收益，并可能妨礙了設備的利用率和操作。
安全集成系統（SIS）是負責在安全限度內的操作安全性和保障緊急關閉取舍，系統每當操作超出這些限制。其主要目標是避免內部和廠外的事故，如火災，爆炸，設備損壞，提供保護，使生產和財產，甚至更多，以防止對社會生活的風險或個人健康損害和災難性影響。
沒有設備是完全免疫失敗，必須始終提供安全的情況下，即使在失敗的情況下。
隨機硬件故障，系統故障以及常見原因故障：在符合IEC 61508認證的發射器必須用3種故障處理基本。
必須在用戶了解與認證SIL應用程序以及它們?yōu)槭裁床豢刂坪捅O(jiān)控的#佳選擇發射機什么？
在配置中，模擬，多點或循環測試沒有變化可以與設備正常工作（即，需要安全）完成。在這些條件下，輸出將不適合安全評估。換句話說，一個HART / 4-20mA的設備，SIL2認證實際上不會在SIL等級，如果HART通信工作，并啟用著作。
在安全的條件下，必須啟用寫保護;
沒有局部調整可以進行（局部調整必須被禁用）;
沒有什么是完全安全的。其目的是為了降低發生故障的概率;
在失敗的情況下，這必須是安全的，即它可以識別并作出糾正措施成為可能。
結論
本文介紹了為用戶對壓力變送器的一些概念和一些細節申請時他們是細心的重要性。
