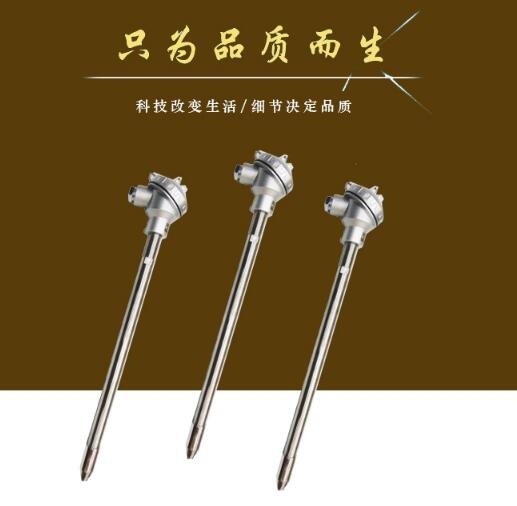

一、密煉機熱電偶概述
密煉機專用耐用磨熱電偶WRN適用于煤粉爐、球磨機、水泥廠等工業現場，采用鎧裝或高溫鎧裝芯體，配以不同材質及規格的耐磨套管，耐磨損、耐震動、抗熱震性能好，在各種磨損程度極高的惡劣場合中產品的使用壽命可達普通產品的幾倍之高，大大提高了生產效率， 降低成本消耗。 采用特種耐熱和耐磨合金材料作為測量外保護管兼耐磨頭，內裝鎧裝芯體，既能具有較高的對粉煤灰顆 粒沖刷的耐蝕性能，又能在高溫條件下對內芯體起到良好的保護作用。采用法蘭或螺紋的連接形式，能長期在0～1400℃之間進行溫度測量，是冶金行業運用于高溫、耐磨環境中十分理想的溫度傳感器。
密煉機熱電偶采用特殊材質的耐熱材質及耐磨合金材謘hou魑馕巒馓墜芎湍湍ネ罰荼徊飭課露鵲牟煌≡竦哪湍ケ；す懿鬧室膊煌�，采用法绖┈桔x蛘唄菸屏臃絞劍艸て謔褂迷?-1400度的范圍內進行溫度測量，是冶金、化工、水泥廠、電廠、流化床鍋爐行業運用在高溫及耐磨環境中#理想的測量溫度傳感器，耐磨保護管內裝有鎧裝芯體，具有較高的耐磨、耐腐蝕、耐氧化、抗沖刷的性能，保護管又可以在高溫條件下對內裝鎧裝芯起到良好的保護作用，使用壽命可以長達二年。的組成部分有耐磨頭、連接桿、螺紋連接或法蘭、接線盒、鎧裝內芯，其中耐磨頭應根據生產現場實際溫度選擇材質，連接桿、螺紋連接或法蘭應根據現場有沒有腐蝕性介質選擇材質。
二、密煉機熱電偶主要技術參數
電氣出口：M20×1.5，NPT1/2
耐磨頭硬度：HRC60-65
防護等級：IP65
絕緣電阻>100MΩ（常溫下）
試驗電壓：500VDC
連接尺寸：M27×2 NPT3/4
精度等級：Ⅰ級
三、密煉機熱電偶型號及規格
|
型號 |
分度號 |
測溫范圍℃ |
公稱壓力 |
流速 |
規格 |
|
|
d |
L×L |
|||||
|
WRN-230N |
K |
0-800 |
≤100MPa |
≤100m/s |
Ф16 |
300×150 |
|
WRE-230N |
E |
0-600 |
||||
|
WZP-230N |
Pt100 |
-200～500 |
||||
|
WRN-630N |
K |
0-800 |
≤30MPa |
≤80m/s |
Ф15 |
|
|
WRE-630N |
E |
0-600 |
||||
|
WZP-630N |
Pt100 |
-200～500 |
||||
注：保護管材質為1Cr18Ni9Ti，其余材質根據協議訂貨；
四、密煉機熱電偶,密煉機專用耐用磨熱電偶WRN選型型譜
|
WZ |
|
熱電阻 |
|||||
|
WR |
|
熱電偶 |
|||||
|
|
感溫元件 |
|
|||||
|
C |
|
Cu50（熱電阻） |
|||||
|
P |
|
Pt100（熱電阻） |
|||||
|
N |
|
鎳鉻鎳硅 K |
|||||
|
E |
|
鎳鉻銅鎳 E |
|||||
|
|
連接形式 |
|
|||||
|
2 |
|
固定螺紋 |
|||||
|
3 |
|
活動法蘭 |
|||||
|
4 |
|
固定法蘭 |
|||||
|
6 |
|
固定螺紋錐形保護管 |
|||||
|
|
接線盒形式 |
|
|||||
|
2 |
|
防噴式 |
|||||
|
3 |
|
防水式 |
|||||
|
|
保護管直徑 |
|
|||||
|
0 |
|
16 |
|||||
|
1 |
|
12 |
|||||
|
T |
Φ18、Φ20 |
客戶定制 |
|||||
|
耐磨標示 |
NM |
||||||
|
耐磨頭材質 |
|
||||||
|
-SN |
水泥廠專用 |
||||||
|
-DC |
電廠專用 |
||||||
|
-LM |
等離子噴涂 |
||||||
|
-CM |
高鉻鑄鐵 |
||||||
|
-KM |
K氏合金 |
||||||
|
特殊材質 |
|
||||||
|
使用場合 |
客戶在訂購耐磨熱電偶、耐磨熱電阻時一定要確定其使用工礦場合， |
||||||
五、耐磨熱電偶保護管類型及性能
|
類型 |
代號 |
性能特點 |
測量范圍℃ |
外徑d(mm) |
適用場合 |
|
不銹鋼噴涂 |
NP |
耐磨 |
0~800 |
Φ16，Φ22 |
水泥， 煤粉， 流化床， 沸騰爐， 水泥旋窯 |
|
不銹鋼加強 |
Q |
壽命延長 |
0~800 |
Φ22~Φ30 |
|
|
硬質合金 |
NH10 |
耐磨、耐高溫 |
0~1100 |
Φ16~Φ34 |
|
|
高溫合金 |
NH12 |
耐磨、耐腐、耐高溫、強度好 |
0~1200 |
Φ20~Φ25 |
|
|
高溫合金 |
NH13 |
耐磨、耐腐、耐高溫、性能好 |
0~1300 |
Φ22 |
|
|
高鉻鑄鐵 |
G |
耐磨、耐腐、外徑大 |
0~1050 |
Φ32~Φ38 |
六、耐磨熱電偶耐磨套管分類與特點
1、耐磨高溫合金：根據高溫磨損環境特點，防爆熱電偶專門設計的純合金化的采用真空冶煉的，具有抗高溫氧化和極高的高溫強度的專用耐磨高溫合金，經鍛造整體鉆孔而成。加工缺陷少，可靠性高，高溫強度耐磨綜合性能好，價格較高，使用溫度800～1200℃。
2、復合鑄造耐磨合金：采用復合鎧裝技術以高溫合金基體加入耐磨粒子，精密熔鑄成型。不需車削加工，套管硬度高，抗高溫氧化，磁翻板液位計有少許鑄造缺陷但不影響高溫耐磨和密封性，是使用#普通的高溫耐磨套管，價格適中，使用溫度800～1200℃。
3、離子注滲碳化鎢：以不銹鋼為基體采用離子注滲技術在套管表面注入碳化鎢粒子。具有高硬、高強、高韌，特別耐磨，耐磨層厚度0.5 ～1.5mm，外硬內韌，#小直徑可到φ8，表面質量好，使用溫度0～800℃，在電廠磨煤機中使用壽命達2年以上。
